Уплотнения



В гидросистемах для уплотнения подвижных и неподвижных соединений применяются резиновые манжеты и уплотнительные кольца.

Манжеты изготавливаются в соответствии с требованиями ГОСТ 14896-84. Уплотнительные кольца круглого сечения по ГОСТ 9833-73. Манжеты и кольца предназначены для работы при давлении от 1 до 50 МПа (10 — 500 кгс/см2) и температуре от минус 60°С до плюс 200°С.

Наиболее распространены уплотнения из резины группы 1 для работы при температуре от минус 10°С до плюс 150°С и давлении до 32 МПа (320 кгс/см2). Срок эксплуатации таких уплотнений допускается до 10 лет.

Манжеты изготавливаются в пресс-формах и при внутреннем диаметре более 25 мм должны иметь рельефную маркировку, обеспечиваемую пресс-формой, содержащую: условное обозначение манжеты, товарный знак предприятия-изготовителя или его сокращенное наименование.

Пример рельефной маркировки манжеты для уплотнения цилиндров диаметром D=50 мм, штока диаметром d=40 мм из резины группы 1: 1-50х40-1. Маркировка манжет внутренним диаметром менее 25 мм указывается в сопроводительной документации. Обозначение типоразмера круглого резинового кольца строят по следующей структуре:
ХХХ (Диаметр штока, мм) — ХХХ (Диаметр цилиндра, мм) — ХХ (Диаметр сечений в мм, умноженный на 10).

Установленный срок сохранности манжет в россыпи должен быть:

  1. 4 года — из резины групп 0 и 1;
  2. 3 года — из резины групп 3 и 6;
  3. 2 года — из резины групп 2а, 2б, 4 и 5.

При уплотнении цилиндра или штока манжетами, они устанавливаются с защитными кольцами для предохранения от выдавливания резины в зазор под влиянием давления рабочей среды. Защитные кольца применяют при радиальных зазорах свыше 0.02 мм при следующих условиях работы:

  1. В подвижных соединениях при давлении свыше 10 МПа (100 кгс/см2);
  2. В неподвижных соединениях при давлении свыше 20 МПа (200 кгс/см2);
  3. При пульсирующем давлении свыше 10 МПа (100 кгс/см2).

Защитные кольца изготавливаются из следующих материалов:

  1. Фторопласта — 4 по ГОСТ 10007-80;
  2. Фторопласта 40 ЛДБ по ТУ 6-05-041-501-74 или из полиамида ПА12-11-4 по ОСТ 6-05-425-76.

При эксплуатации гидроцилиндров в условиях загрязненной внешней среды перед манжетой на штоке устанавливают грязесъемники по ГОСТ 24811-81 или другие защитные средства по нормативно-технической документации. Манжеты грязесъемников изготавливают из резины, кольца из фторопласта — 4.

При монтаже манжет и резиновых колец, их следует смазывать смазкой ЦИАТИМ или ЛИТОЛ 24.



Уплотнения с минимальным трением

Уплотнения с минимальным трением выполняются, как правило, комбинированными. В качестве трущегося элемента используют манжеты или кольца, изготовленные из фторопласта, коэффициент трения которого даже после длительной выдержки не превышает 0.05-0.1. Необходимое контактное давление обеспечивается упругим элементом (резиновыми кольцами, специальными пружинами и т.п.). Наличие в уплотнительных устройствах фторопластового трущегося элемента позволяет использовать из для работы в среде масел, растворителей, кислот, щелочей. водных эмульсий, газов, паров и т.п.



Резино-фторопластовые уплотнения

На рисунке 1 приведена наиболее распространенная конструкция резино-фторопластового уплотнения, состоящего из резинового кольца круглого сечения и П-образной манжеты из фторопласта Ф-4, обеспечивающей минимальное трение и предохраняющей кольцо от выдавливания в зазор между уплотнениями.

Уплотнения этого типа применяются в агрегатах с прямолинейным движением при скоростях до 15 м/с и давлениях до 250 кгс/см2 в диапазоне температур от минус 80°С до плюс 250°С.

Кольца изготавливаются из резин твердостью Нр=55.60 для р≤10 кг/см2, Нр=70..75 для р≤100 кг/см2 и Нр=80..85 для р≥100кг/см2.

При работе на масле резино-фторопластовые уплотнения обеспечивают по сравнению с уплотнениями резиновыми кольцами по ГОСТ 9833-73 снижение сил трения в 2-3 раза при скоростях до 10 см/с.

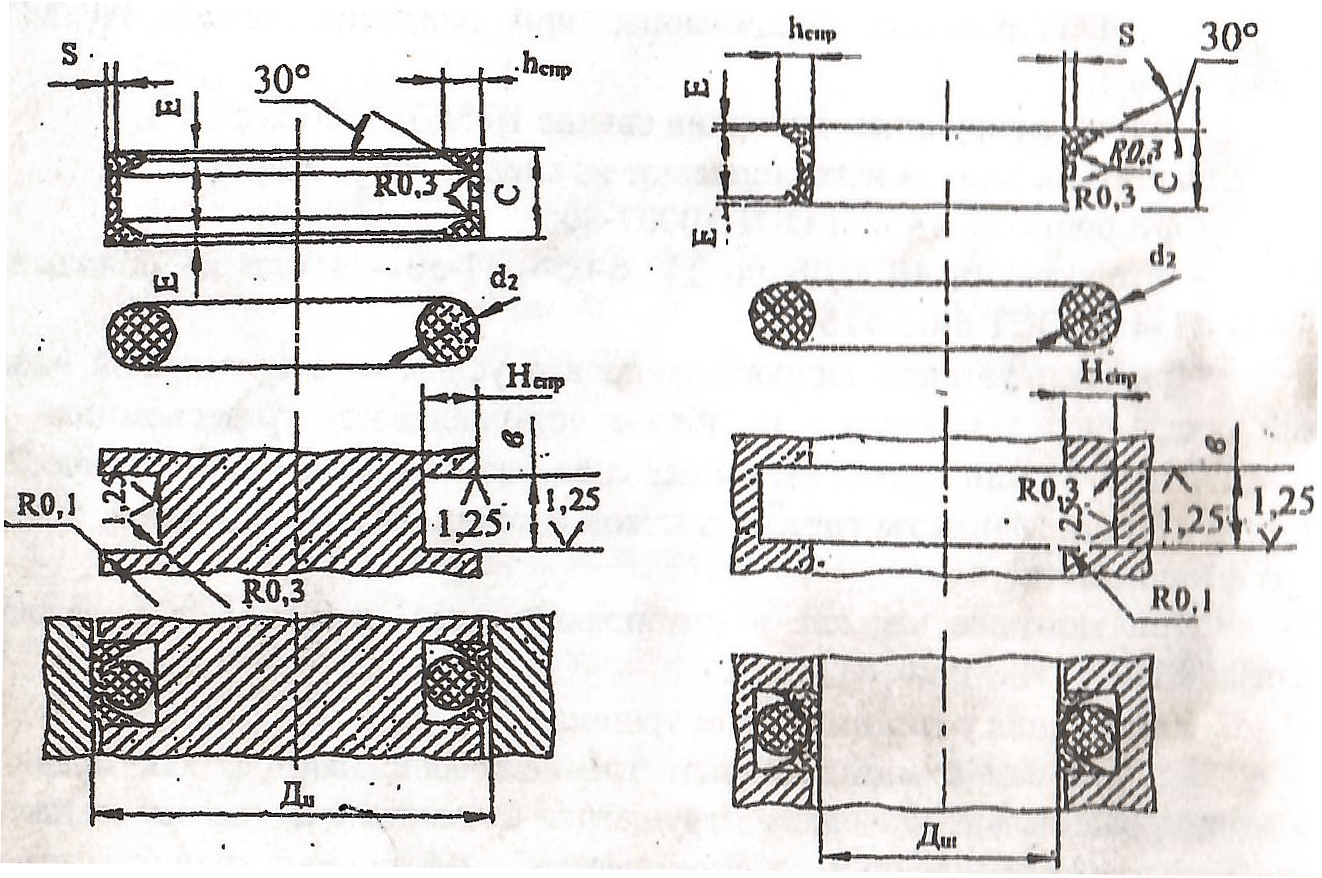

Резино-фторопластовые уплотненияРисунок 1 — Резино-фторопластовые уплотнения
