Гидромоторы пластинчатые (шиберные)

Пластинчатые гидромоторы (рисунок 1) служат для привода рабочих органов и работают следующим образом. Рабочая жидкость из напорной магистрали через подводящее отверстие Ж в корпусе 1 на участках В-Г нагнетается в камеру Б, попадает на лопатки 4, расположенные в роторе 3. Под действием жидкости, стремящейся попасть из участка В-Г на участок В-Е и попадающей на лопатки 4, потор 3 вращается внутри статора 5, имеющего профилированную криволинейную поверхность, по которой под действие пружины 2 и центробежной силы скользят лопатки 4, перемещаясь в радиальном направлении по пазам ротора. Причем каждая камера между двумя соседними лопатками, соединяясь на участке В-Г и Д-Е с камерой нагнетания Б, увеличивает свой объем, а на участках Е-В и Г-Д уменьшает, соединяясь со сливом через отверстие А.

Ротор 3, соединенный шлицами с ваолом 7, заставляет последний вращаться в подшипниках 6, установленных в корпусе 1.

На машинах устанавливаются моторы фирмы «Denison» или фирмы «Plasser und Theurer», которая меняет маркировку.

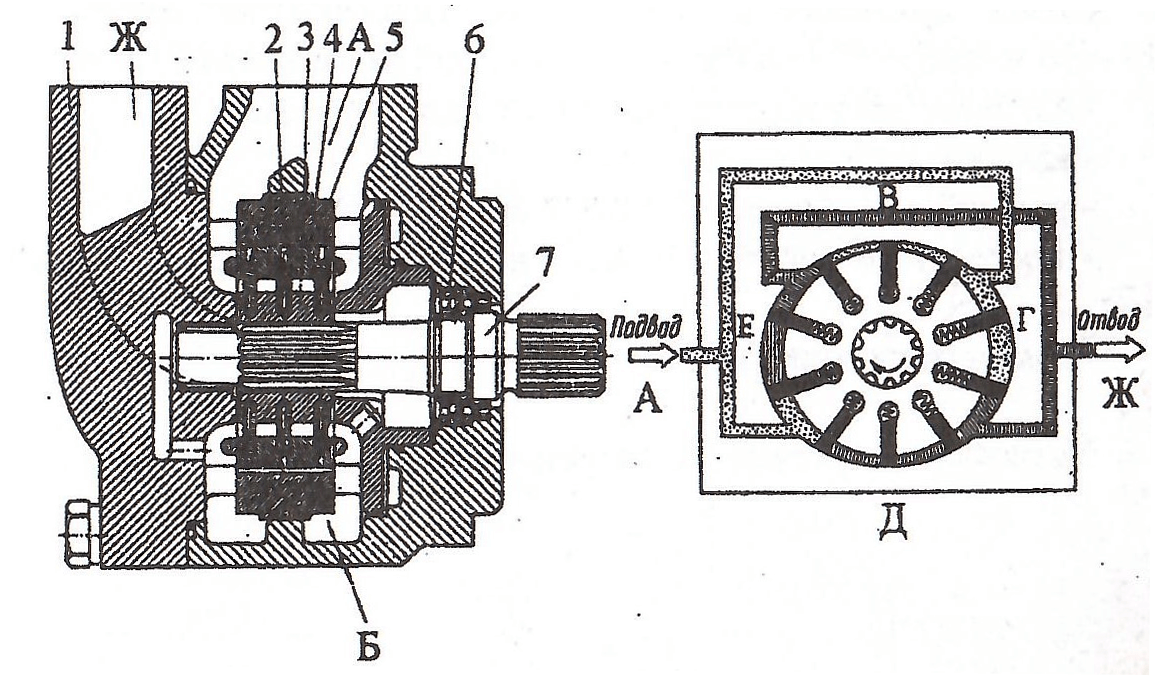

Рисунок 1 — Пластинчатый гидромотор
1 — Корпус; 2 — Пружина; 3 — Ротор; 4 — Лопатка; 5 — Статор; 6 — подшипник; 7 — Вал.

Таблица 1 — Перечень наиболее часто применяемых гидромоторов
