Напорные гидравлические рукава с неразъемными заделками
Рукава высокого давления с не разборными (обжимными) заделками (рисунок 1, таблица 1) предназначены для применения в качестве гибких трубопроводов в гидравлических системах при номинальном рабочем давлении до 37 МПа (370 кгс/см2).
Рукава с внутренними диаметрами 6, 8, 12, 16, 20, 25, 32, 38 мм изготавливаются с прямыми и угловыми заделками.
Присоединительная часть рукавов:
- Сферический ниппель с накидной гайкой (для шарового соединения);
- Конический ниппель с накидной гайкой (для конусного соединения);
- Резьбовой ниппель с внутренним конусом (для шарового соединения);
- Гладкий ниппель (для фланцевого соединения);
- Гладкий ниппель (под сварку).
Сборку рукавов высокого давления с неразъемными заделками в условиях эксплуатационных предприятий (ПЧ, ПМС, ОПЧМ) целесообразно производить с использованием пресса Каррикримп 82СЕ с ручным насосом, а в условиях ремонтных предприятий с использованием пресса «Паркримп 2-83СЕ» и «Паркримп 1-80СЕ» фирмы «Parker» или пресса HM200 фирмы «UNIFLEX Hydravlik», в которых привод гидронасоса осуществляется электродвигателями. Принцип действия этих прессов аналогичны прессу Каррикримп 82СЕ.
Рукава длиной более 3000 мм укомплектовываются из двух и более рукавов с помощью переходников. Рукава испытываются на 3х кратное рабочее давление. Гарантийный срок эксплуатации — 1.5 года со дня отгрузки заказчику. При обнаружении скрытого дефекта в период гарантийного срока эксплуатации рукава, изготовитель обязуется безвозмездно заменить рукав, если он вышел из строя по вине изготовителя.

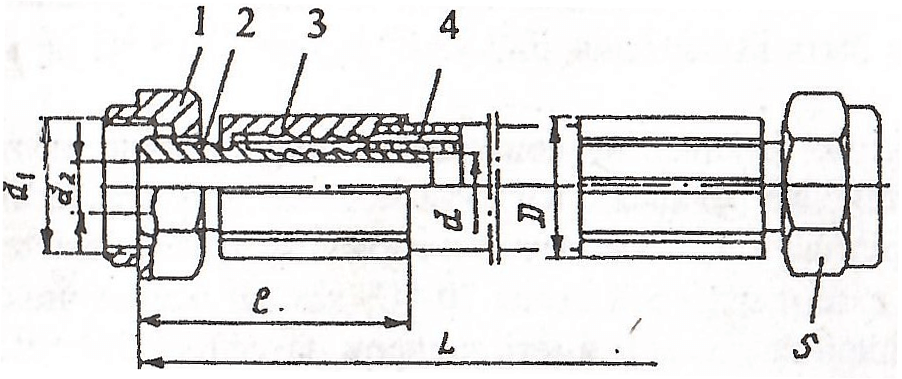

Рисунок 1 — Рукав высокого давления по ТУ 22-4584-80, ТУ 22-5923-85 и ТУ 22-5974-85
1 — Накидная гайка; 2 — Ниппель; 3 — Муфта; 4 — Рукав.
Таблица 1 — Технические параметры рукавов по ТУ 22-4584-80, ТУ 22-5923-85 и ТУ 22-5974-85
| Параметр | ТУ 22-4584-80 | ТУ 22-5923-85 | ТУ 22-5974-85 | ||
| Внутренний диаметр, мм | 16 | 20 | 20 | 25 | 32 |
| Максимальное рабочее давление, МПа | 34 | 23 | 30 | 25 | 21 |
| Минимальное разрывное давление, МПа | 136 | 93 | 120 | 100 | 84 |
| Минимальный радиус изгиба, мм | 205 | 240 | 240 | 300 | 420 |
