Масляные баки

Масляный бак служит для сбора и отстоя рабочей жидкости. Объем бака должен быть не менее трехминутной производительности установленных насосов и оборудован отстойником и краном для слива загрязнителей и конденсата, смотровым стеклом или щупом для контроля уровня масла, термометром для контроля за температурой масла.  а также заливной горловиной с фильтром и сапуном.

В отдельных случаях на масляном баке могут устанавливаться сливные и всасывающие фильтры. встроенные насосы и другое оборудование.

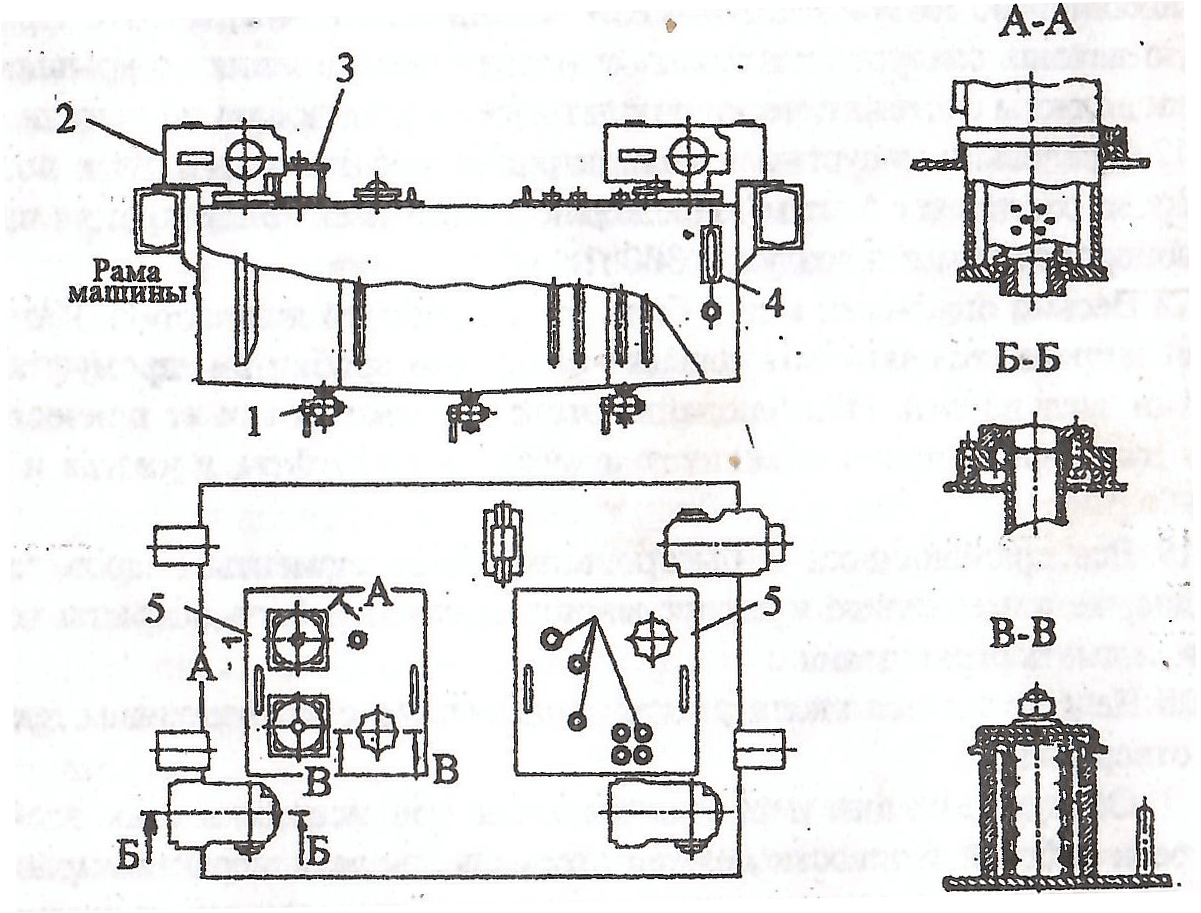

На рисунке 1 показан масляный бак машин ВПР, ВПРС.

Рисунок 1 — Масляный бак
1 — Сливной кран; 2 — Всасывающий фильтр; 3 — Сливной фильтр; 4 — Указатель уровня масла; 5 — Крышка.
