Сливные гидравлические рукава



Для отвода отработанной жидкости в бак применяются сливные рукава. Концевая арматура на этих рукавах может быть двух типов — разборные наконечники и обжатые рукава при помощи хомутов.

Разборный наконечник состоит из накидной гайки 1, ниппеля 2. муфты 3. Для монтажа разборной арматуры необходимо:

  1. Отрезать рукав необходимой длины;
  2. Муфту 3 горизонтально закрепить в тисках;
  3. Заправить конец рукава в муфту, не доводя его на 2-3 мм до упора, поворачивая рукав против часовой стрелки;
  4. Смазать конусную и резьбовую части ниппеля мыльным раствором, одеть накидную гайку, и при помощи оправки, нажимая оправкой на ниппель. завернуть его в муфту до упора и вынуть оправку;
  5. Промыть рукав и продуть сжатым воздухом;
  6. Подвергнуть рукав гидравлическому испытанию цикличной нагрузкой и давлением 1.25 МПа (12.5 кг/см2).

При этом на поверхности рукава и в местах соединения с заделками не должно быть разрывов, местных вздутий и просачивания жидкости в виде капель.

В качестве сливных рукавов применяются рукава резиновые напорные с нитяным усилением неармированные (ГОСТ 10362-76).



Рукава сливныеРисунок 1 — Рукава сливные

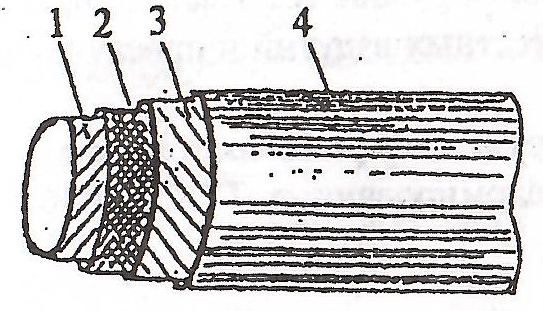

На рисунке 2 показана конструкция рукава по ГОСТ 10362-76. Рукав состоит из внутреннего резинового слоя 1, нитяного каркаса (усиления) 2, промежуточного резинового слоя или клеевой пасты 3, наружного резинового слоя 4.



Рукава сливныеРисунок 2 — Рукав сливной
