Охлаждение рабочей жидкости



В гидроприводах основным источником выделения тепла является масло, проходящее под высоким давлением через предохранительные и дроссельные клапаны, дросселя, гидронасосы и гидромоторы.

Для поддерживания нормальной температуры рабочей жидкости применяются различные теплообменные аппараты, а именно:

  1. Масляный радиатор (калорифер) КМ6-СК;
  2. Секция охлаждения масла ТЭ3.02.005 Сб (тепловодная);
  3. Устройство охлаждающее 13П047 (конструкции ВНИТИ);
  4. Радиаторы HY 157-01F (на импортных машинах);

Гидросистема теплообменного аппарата оборудуется регулятором температуры РТП-32-60 или клапаном термостатическим HY 157-02 (на импортных машинах). Температура рабочей жидкости не должна превышать плюс 75 °С, при этом обеспечивается нормальная работа всех гидравлических аппаратов гидросистемы.

Теплообменный аппарат (рисунок 1) состоит из масляного радиатора, вентилятора 2, приводимого в действие гидромотором 3. При достижении температуры рабочей жидкости свыше плюс 40-43 °С термостатический клапан пропускает рабочую жидкость через теплообменный аппарат, при этом включается в работу вентилятор теплообменника.

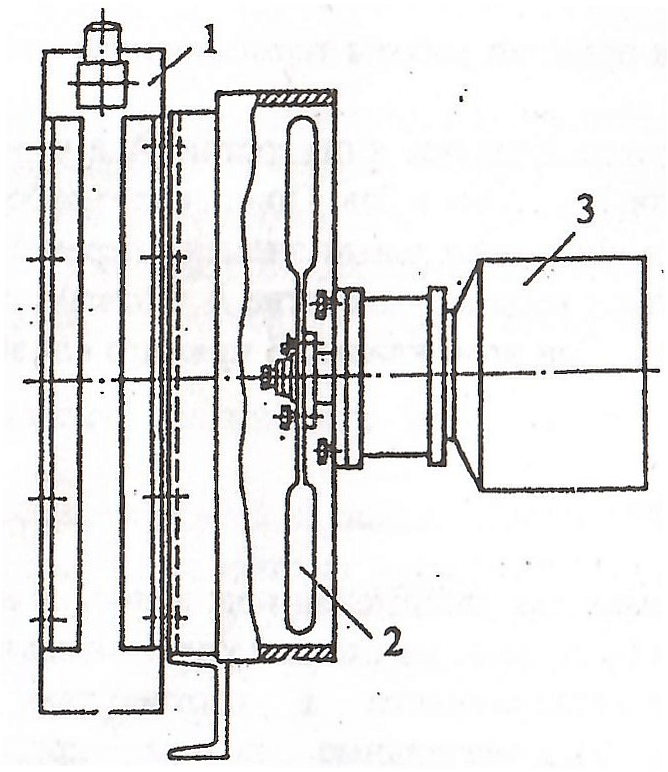

Аппарат теплообменныйРисунок 1 — Аппарат теплообменный
1 — Масляный радиатор; 2 — Вентилятор в сборе; 3 — Гидромотор Г51-22Р.



Термостатический клапан

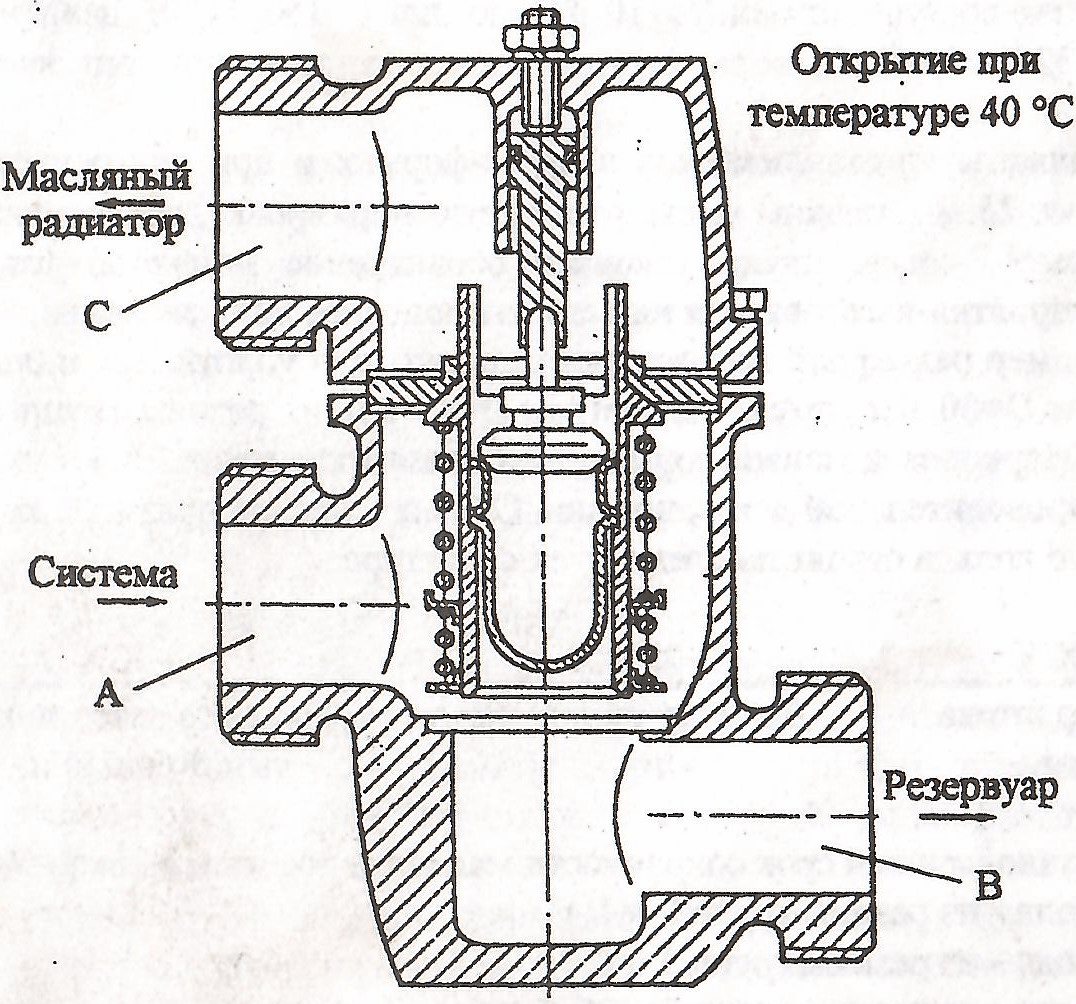

Рисунок 2 — Термостатический клапан



Устройство и принцип работы термостатического клапана представлены на рисунке 2.

Рабочая жидкость подается к отверстию А и через запорный клапан поступает в отверстие В на слив в бак. При нагреве рабочей жидкости выше плюс 40-43 °С, термосувствительный элемент перемещает запорный клапан, который соединяет входное отверстие А с отверстием С, откуда масло подается в радиатор. При этом клапан В прямого слива рабочей жидкости в бак запирается.
