Сборка насоса с расположением нагнетательных и всасывающего фланцев с одной стороны и правым направлением вращения (по часовой стрелке, если смотреть со стороны задней крышки)



  1. Передний распределительный диск большой секции установить таким образом, чтобы стрелка на диске указывала на напорный фланец, штифт установить в нижнее правое отверстие.
  2. Установить статорное кольцо в сборе с ротором и лопатками большой секции таким образом, чтобы стрелка на статорном кольце указывала на вращение по часовой стрелке.
  3. Установить корпус насоса в сборе со средним диском так, чтобы штифтовое отверстие среднего распределительного диска большой секции попало на штифт и всасывающий фланец находился в одной плоскости с напорным фланцем большой секции. При этом штифт должен совпадать с отверстием на диске, около которого находится стрелка, показывающая направление вращения по часовой стрелке (допускается положение диска, если осевая стрелка на нем указывает на вход жидкости от всасывающего фланца). Затянуть болты, стягивающие корпус с передней крышкой, моментом 18 кгс*м.
  4. Установить статорное кольцо в сборе с ротором и лопатками малой секции на штифт таким образом, чтобы стрелка на статорном кольце указывала направление вращения по часовой стрелке.
  5. Установить заднюю крышку с сборе с распределительным диском малой секции и пружиной, при этом стрелка на диске должна указывать на напорный фланец, а сам фланец находится в одной плоскости со всасывающим и нагнетательным фланцем большой секции. Затянуть болты, стягивающие заднюю крышку с корпусом, момент 11 кгс*м. Проверить правильность сборки.

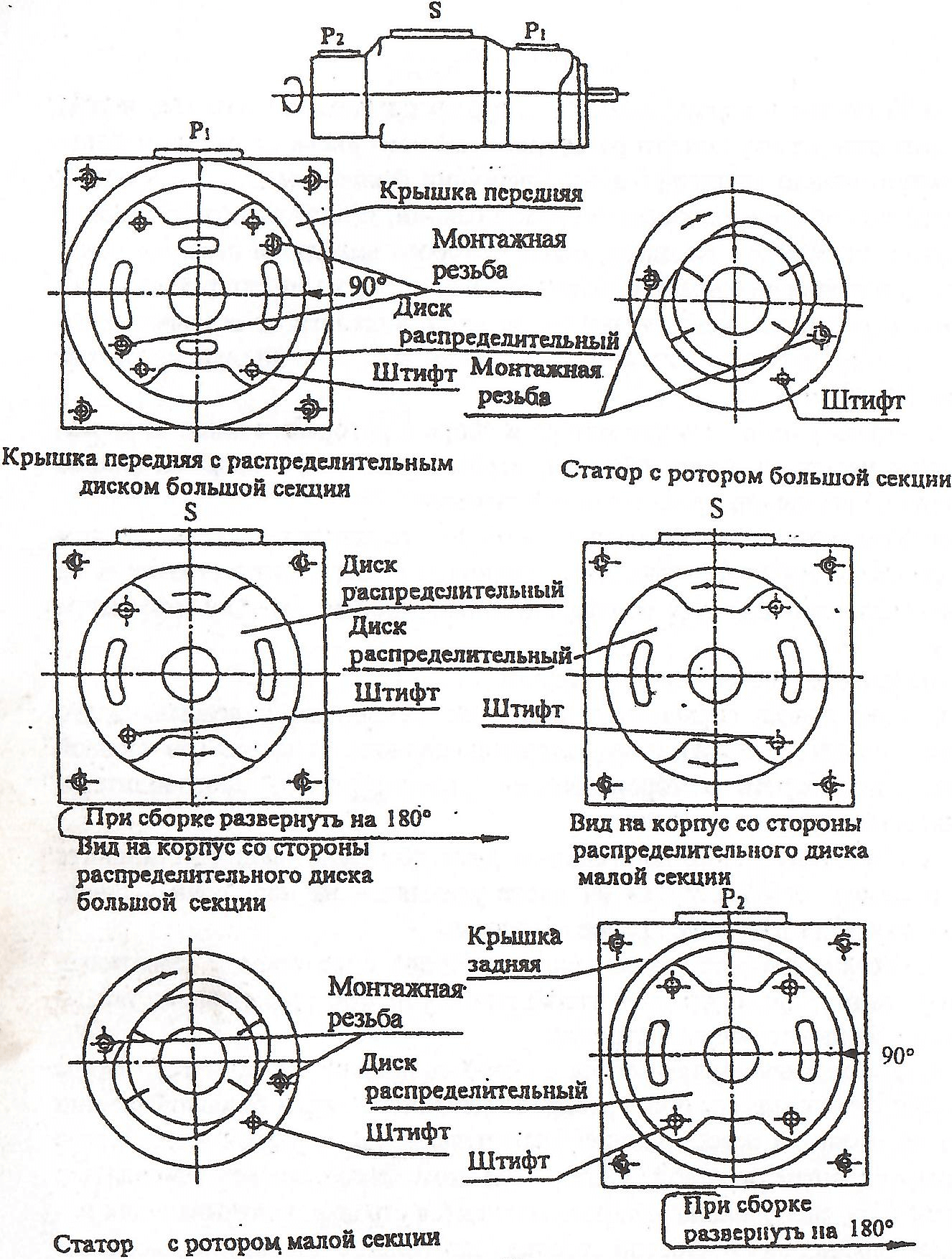

Сборка двухпоточного гидронасоса с правым вращенимРисунок 1 — Сборка насоса с расположением нагнетательного и всасывающего фланцев с одной стороны и правым направлением вращения
