Сборка однопоточного насоса с расположением всасывающего и нагнетательного фланца в одной плоскости и левым направлением вращения (против часовой стрелки, если смотреть со стороны крышки)

1. Установить распределительный диск таким образом, чтобы стрелка на диске, показывающая левое направление вращения, находилась у всасывающего фланца, штифт установить в правое верхнее отверстие.
2. Установить статорное кольцо в сборе с ротором и лопатками на штифт распределительного диска так, чтобы стрелка на статорном кольце указывала на направление вращения против часовой стрелки.
3. Установить крышку на штифт статорного кольца таким образом, чтобы нагнетательный и всасывающий фланец находились в одной плоскости.
4. Затянуть болты, стягивающие крышку с корпусом насоса, моментом 18 кгс*м.
5. Проверить правильность сборки.

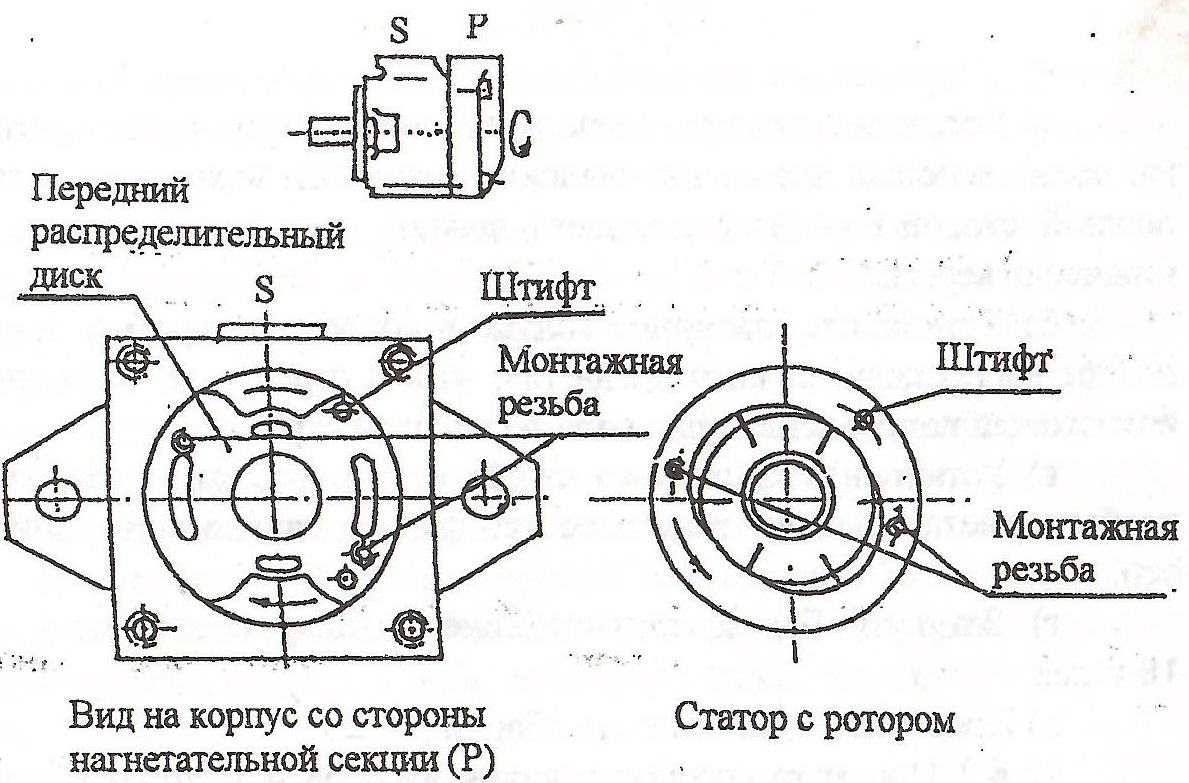

Рисунок 1 — Сборка однопоточного насоса с расположением всасывающего и нагнетательного фланца в одной плоскости и левым направлением вращения
